Gatubelysning inom samfälligheten

Rödstenen ansvarar för belysningen på samfällighetens gator och gemensamma ytor.

Vi står både för att ledningsnätet fungerar och att lampor och armaturer fungerar. Vid behov byter vi ut och underhåller nät och belysning. Det finns två mätarplatser för elströmmen inom samfälligheten. Den ena är försedd med skymningsrelä, som kopplar på gatlyktorna när det börjar bli mörkt.

Elförbrukning, reparationer och förnyelse betalas i samfällighetsavgiften.

Under åren har vi bytt samtliga armaturer en gång (c:a 1994), fått gräva upp och laga elledningar till några stolpar någon enstaka gång. Vi har gjort många byten av lamporna. Vi gjorde allmänt lampbyte 2009 och satte i nya kvicksilverlampor.
2016 byggde vi om samtliga armaturer och satte in nya lampor av LED-typ.

Reservlampor
Vi har några reservlampor i samfälligheten. Fråga Christer Gottschalk eller styrelsen.
Lamptypen är 36 W normalvit LED-lampa Samsung med E27 sockel.och inbyggd strömförsörjning.

Tekniskt
Det finns 25 st belysningsstolpar med armaturer inom samfälligheten.
Armaturerna är utbytta under 1992-94, översedda 2009, ombyggda till LED-lampor 14 juni 2016. De befanns då vara helt fräscha.

I var och en av armaturerna sitter det en LED-lampa 36 watt med 4300 lumen ljusflöde (nyvärde - avtar med åren!) och E27 sockel. Ljusutbytet är c:a 120 lm/W (jämfört med vanliga glödlampor som har c:a 15 lm/W).
Lamporna har inbyggd “transformator”, och ska inte ha reaktor eller faskompenseringskondensator.

Uppgiven livslängd är 40 000 timmar på dessa LED-lampor. Man kan räkna med att lamporna är tända c:a 4000 timmar per år, varför byte bör ske vart femte till vart tionde år för att hålla ljusstyrkan acceptabel..

Utbyteslampor kostar c:a 630 kr/st.(juni 2016) inkl moms, med 3 års garanti
Fabrikat och typnr: Samsung 5630 SMD, normalvit (4000-4500 K), E27 sockel.
Leverantör: TJÖRN HANDEL - Skärhamn, tel 0703-905902

Allmänt lampbyte till LED 2016
Vid årsstämman 2016 beslöts att samtliga lampor skulle bytas ut till LED-lampor eftersom mätning visade att ljusutbytet bara var 8 - 10% av det som en ny lampa uppvisar. Återbetalningstiden för bytet beräknades till högst 3 år, baserad på minskad energiförbrukning.

Led-lamporna passade inte i befintliga armaturer utan dessa måste modifieras. En arbetsgrupp bestående av 6 personer, inkl behörig elektriker utförde arbetet. Jobbet tog mindre än en dag att utföra. Samtliga lampor är nu, den 16 juni 2016, utbytta mot LED-lampor.

Orsaken till att vi inte bytte ut hela armaturerna var att kostnaden beräknades bli ungefär tre till fyra gånger högre vid ett komplett byte..

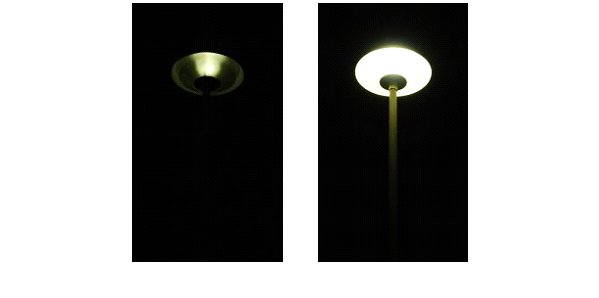

Före

Efter

Lampor

Artikelnummer: 9900011

Gatubelysning, vägbelysning, parkbelysning m.m. Gatulampa när du vill byta ut din kvicksilver- eller natriumlampa.
Ersätter Hg-lampa 90-125W.
Kan monteras i din gamla belysningsarmatur även i en öppen s.k. gårdsarmatur.

Inget driftdon erfordras, SAMSUNG 5630 kvalitets LED-chip.

OBS! Gatulampans livslängd garanteras av ingående komponenter som förutom Samsung LED dioder också har Silicon LED driver (USA) och Rubicon Elektrolytiska kondensatorer i aluminium med ultralång livslängd, för bättre värmeavledning och ökad livslängd är gatulampans hölje av 6063 Aluminium Alloy.

Effekt: 36W
Drivspänning: 85-265AC
Fattning: E27
Vid fattning E40 beställes förstoring E27 till E40 best.nr.9900067
Ljusflöde: 4300lm±200lm
Färg standard: Normalvit 4000K
Färg alternativ: Kontakta butiken
Garanti: 3 år
Innehåller ej kvicksilver
Antal tändcykler före tidiga bortfall min. 50000
Har genomgått LM-80 test
Certifikat: ETL, LM79, LM80
Tändtid Omgående
Fullt ljusflöde utan fördröjning <1 sek
Ljusutbyte 105lm/W
Samsung 5630 LED chip 108 st. (Fördelat på 8 rader)
Spridningsvinkel: 360 grader
PF >0.95
CRI≥=80
Ra≥=84.6
Temperaturområde: -50- 50°C
Isolationsklass: Klass II
Skyddsklass: IP64
Mått: 93*237 mm
Vikt: 0,55kg
CE, TUV, UL & RoHs-godkänd
LED lampan har genomgått LM-80 test

Produkten är godkänd enligt följande direktiv (EG försäkran): Lågspänningsdirektivet (LVD) Low Voltage Directive 2006/95/EG och EMC-Direktivet Electromagnetic Compatibility 2004/108/EG.

Eftersom lampans drivspänning kan varieras mellan 85-265VAC garanteras ett stabilt sken med optimal färgåtergivning oberoende om elnätet har problem med mycket störningar och distorsion.
